京东方98寸交互平板规格书
型号：BWB98-GI42
一、产品简介：
BWB98-GI42 98寸交互平板，采用国际知名品牌液晶面板，超高清3840*2160分辨率，低功耗，广视角。直下式LED背光源，显示亮度更均匀，色域更广。工业级设计，具有超高可靠性和高稳定性。触控技术采用高精度的红外触摸框，通过插值算法的分辨率可高达32757*32767。
二、功能特点：
· 采用专业硬屏技术，可视角度大，响应速度快，色彩还原度高，手压无水波纹变形；
· 1200：1超高对比度，画面显示更鲜明，色彩表现更出众；
· 采用直下式LED背光模式，亮度表现更均匀；
· 视角可达178°，趋近于水平；
· 工业级设计，高可靠性、高稳定性、低功耗，寿命长达50000 小时
· 采用MSD8386，搭配ARM Cortex A73+A53 四核处理器，系统运行流畅，搭载Mail-G51 GPU改善图像细节，画面表现更唯美
· 可支持10点触控
三、规格参数：
|
面板参数 |
尺寸 |
98” |
|
背光类型 |
D-LED |
|
|
分辨率 |
3840×2160 |
|
|
显示尺寸（mm） |
2158.848(H)×1214.352(V) |
|
|
像素点距（mm） |
0.5622m(H) x 0.5622m(V) |
|
|
响应时间 |
8ms (typ.) |
|
|
亮度（typ） |
460nit |
|
|
对比度 |
1200:1 |
|
|
可视角度 |
178°（垂直，水平） |
|
|
色彩 |
1.07B |
|
|
色饱和度(x% NTSC) |
68% |
|
|
显示比例 |
16:9 |
|
|
刷新频率 |
120Hz |
|
|
方案 |
Scalar |
MSD8386 |
|
CPU架构 |
ARM Cortex A73+A53 |
|
|
CPU工作主频 |
1.5GHz |
|
|
CPU核心数 |
四核 |
|
|
GPU |
Mali-G51 |
|
|
内部缓存容量（RAM） |
2GB/3GB DDR |
|
|
内部存储容量（ROM） |
16GB/32GB |
|
|
系统版本 |
Android 8.0 |
|
|
触摸参数 |
触摸规格 |
红外触摸框 |
|
玻璃规格 |
4 mm 钢化玻璃 |
|
|
响应时间 |
<11ms |
|
|
触摸精度 |
90%以上的触摸区域为±1 mm |
|
|
输出形式 |
HID标准 |
|
|
理论点击次数 |
无限次 |
|
|
触摸直径 |
单点≥1.6 mm |
|
|
多点≥3 mm |
||
|
信号接口 |
HDMI输入接口 |
*3 HDMI2.0 (3840x2160@60Hz) |
|
DP输入接口 |
*1（3840x2160@60Hz） |
|
|
VGA 输入接口 |
*1 |
|
|
TV 输入接口 |
*1 |
|
|
AV输入接口 |
*1 |
|
|
Y Pb Pr 输入接口 |
*1 |
|
|
OPS接口 |
*1 |
|
|
LAN接口 |
*2 |
|
|
Android USB |
*2 |
|
|
Public USB |
*2 |
|
|
TOUCH-USB |
*2 USB2.0(USB-B 接口) |
|
|
PC-AUDIO 输入接口 |
*1 |
|
|
S/PDIF 输出接口 |
*1 |
|
|
HDMI 输出接口 |
*1 （HDMI2.0） |
|
|
AV 输出接口 |
*1 |
|
|
AUDIO OUT |
*1 |
|
|
控制接口 |
RS232 |
RS232-IN x1（DB9） |
|
结构尺寸 |
净重 |
TBD |
|
毛重 |
TBD |
|
|
裸机外形尺寸（W x D x H） |
2244.9mmx108.2mmx1340.4mm |
|
|
包装尺寸 |
2525mmx435mmx1750mm |
|
|
外壳材料 |
铝型材/钣金 |
|
|
墙支撑 |
4-M8 螺丝孔 800mmx600mm |
|
|
电源功耗 |
电源输入电压 |
100 V ~ 240 V/AC，50/60 Hz |
|
整机功率（最大） |
≤550W 不带OPS |
|
|
待机功率 |
<0.5W |
|
|
喇叭功率 |
2*15W/8Ω |
|
|
工作环境 |
工作温度 |
0℃～40℃ |
|
工作湿度 |
20%～85% RH Non-Condensing |
|
|
储存温度 |
-10℃～60℃ |
|
|
储存湿度 |
10%～90% RH Non-Condensing |
|
|
语言 |
OSD |
英语/ 简中 |
|
附件 |
遥控器 |
*1 |
|
电源线 |
*1 |
|
|
HDMI信号线 |
*1 |
|
|
USB线 |
*1 |
|
|
触摸笔 |
*2 |
|
|
合格证 |
*1 |
|
|
说明书 |
*1 |
|
|
保修卡 |
*1 |
|
|
挂架 |
*1 |
四、产品结构图：

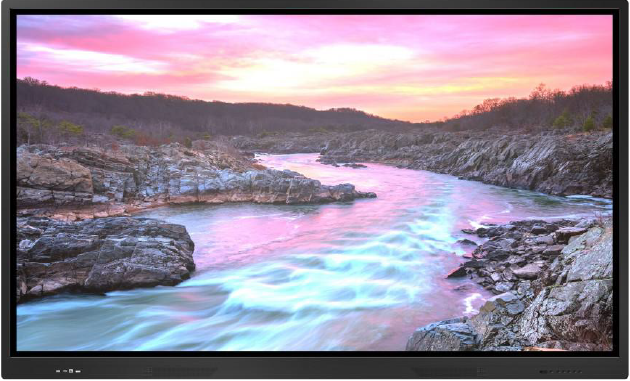

主视图
