京东方75寸交互平板规格书
型号：BWB75-GI4G
一、产品简介：
BWB75-GI42 75寸交互平板，采用国际知名品牌液晶面板，超高清3840*2160分辨率，低功耗，广视角。直下式LED背光源，显示亮度更均匀，色域更广。工业级设计，具有超高可靠性和高稳定性。触控技术采用高精度的红外触摸框，通过插值算法的分辨率可高达32757*32767。
二、功能特点：
· 采用专业硬屏技术，可视角度大，响应速度快，色彩还原度高，手压无水波纹变形；
· 1200：1超高对比度，画面显示更鲜明，色彩表现更出众；
· 采用直下式LED背光模式，亮度表现更均匀；
· 视角可达178°，趋近于水平；
· 工业级设计，高可靠性、高稳定性、低功耗，寿命长达30000 小时
· 采用MSD6A8386，搭配ARM A73+ A53 四核处理器，系统运行流畅，搭载MaliG51 GPU改善图像细节，画面表现更唯美
· 可支持10点触控
三、规格参数：
|
面板参数 |
尺寸 |
74.52” |
|
背光类型 |
D-LED |
|
|
分辨率 |
3840×2160 |
|
|
显示尺寸（mm） |
1649.66(H)×927.94(V) |
|
|
像素点距（mm） |
0.4296(H) x 0.4296(V) |
|
|
响应时间 |
8ms (typ.) |
|
|
亮度 |
450nit |
|
|
对比度 |
1200:1 |
|
|
可视角度 |
178°（垂直，水平） |
|
|
色彩 |
1.07B |
|
|
色饱和度(x% NTSC) |
65% |
|
|
显示比例 |
16:9 |
|
|
刷新频率 |
60Hz |
|
|
方案 |
Scalar |
MSD6A8386 |
|
CPU架构 |
ARM A73+ A53 |
|
|
CPU工作主频 |
1.5GHz |
|
|
CPU核心数 |
四核 |
|
|
GPU |
MaliG51 |
|
|
内部缓存容量（RAM） |
3GB DDR4 |
|
|
内部存储容量（ROM） |
32GB |
|
|
系统版本 |
Android 8.0 |
|
|
Wifi |
双wifi模块 |
|
|
触摸参数 |
触摸规格 |
红外触摸框 |
|
玻璃规格 |
4 mm 钢化玻璃 |
|
|
响应速度 |
<10ms |
|
|
触摸精度 |
90%以上的触摸区域为±1 mm |
|
|
输出形式 |
HID标准 |
|
|
理论点击次数 |
无限次 |
|
|
触摸直径 |
≥2 mm |
|
|
信号接口 |
HDMI输入接口 |
HDMI2.0(HDMI4)*3 (3840x2160@60Hz) |
|
DP输入接口 |
*1 |
|
|
LAN接口 |
*2 |
|
|
AV输入接口 |
*1 |
|
|
TV 输入接口 |
*1 |
|
|
VGA 输入接口 |
*1 |
|
|
PC-AUDIO 输入接口 |
*1 |
|
|
Y Pb Pr 输入接口 |
*1 |
|
|
AV 输出接口 |
*1 |
|
|
S/PDIF 输出接口 |
*1 |
|
|
OPS接口 |
*1 |
|
|
HDMI输出接口 |
*1 |
|
|
TOUCH-USB |
*2 (USB-B 接口) |
|
|
PC-USB |
*2 |
|
|
Android USB |
*2 |
|
|
Audio 输出接口 |
*1 |
|
|
RS232 |
*1（DB9） |
|
|
结构尺寸 |
净重 |
58Kg±1.5Kg |
|
毛重 |
75Kg±1.5Kg |
|
|
裸机外形尺寸（W x D x H） |
1735.98mmx103.75mmx1034.52mm |
|
|
包装尺寸 |
1880mmx280mmx1160mm |
|
|
外壳材料 |
铝型材/钣金 |
|
|
墙支撑 |
4-M8 螺丝孔 600mmx400mm |
|
|
电源功耗 |
电源输入电压 |
100 V ~ 240 V/AC，50/60 Hz |
|
整机功率 |
≤400W |
|
|
待机功率 |
<0.5W |
|
|
最大伴音功率 |
2*15W/8Ω |
|
|
工作环境 |
工作温度 |
0℃～40℃ |
|
工作湿度 |
20%～85% RH Non-Condensing |
|
|
储存温度 |
-10℃～60℃ |
|
|
储存湿度 |
10%～90% RH Non-Condensing |
|
|
语言 |
OSD |
英语/ 简中 |
|
附件 |
遥控器 |
*1 |
|
电源线 |
*1 |
|
|
HDMI信号线 |
*1 |
|
|
USB线 |
*1 |
|
|
触摸笔 |
*2 |
|
|
合格证 |
*1 |
|
|
说明书 |
*1 |
|
|
保修卡 |
*1 |
|
|
挂架 |
*1 |
四、产品结构图：
主视图

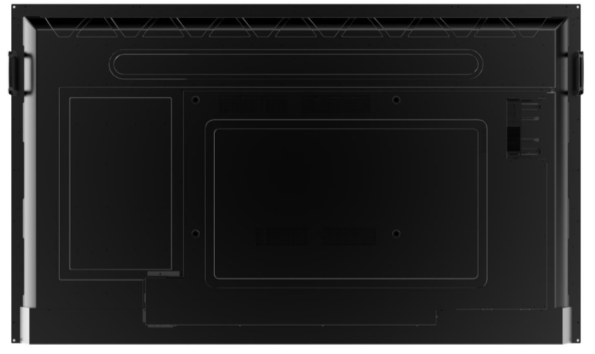

背视图
五：外形尺寸图
六：接口按键示意图

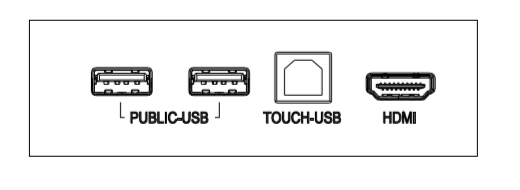

1，前置接口
2，按键
3，左侧边接口
4，底边接口
